踩坑实验室 #14：开了非对齐 Checkpoint，3 秒变 20 毫秒，代价是什么？
Apache Flink 源码学习
作者 X老师（DaemonforY），Flink 2.3.0 源码，按 CC BY-NC-SA 4.0 发布。
基于 Flink 2.3.0 本机实测（核对日期 2026-10-03）。对应课程：第二讲（上）《Checkpoint 全流程》、第二讲（下）《非对齐 Checkpoint》。配套示例：
flink-notes/demos/src/main/java/study/checkpoint/CheckpointDemo.java
现象
作业有背压时，每次 Checkpoint 要 3 秒左右。打开非对齐 Checkpoint 之后，每次只要几十毫秒，可 Checkpoint 的大小从 5.7KB 涨到了约 600KB，差不多是原来的 100 倍。快了，也大了，多出来的是什么？
复现
示例 CheckpointDemo：并行度 2，keyBy 之后的算子人为变慢制造背压，每 5 秒一次 Checkpoint。三次运行（slow、slow unaligned、slow mixed），取第 2～6 次 Checkpoint。
实测一：CheckpointCoordinator 的 "Completed checkpoint" 日志：
| 配置 | 每次耗时 | 每次大小 |
|---|---|---|
| 对齐（默认） | 2742～3290 ms | 5714 B |
| 非对齐 | 20～45 ms | 595～666 KB |
非对齐 + aligned-checkpoint-timeout = 1 秒 | 1014～1023 ms | 329～410 KB |
写第二讲下篇时也跑过一次，趋势一致，具体数字有波动：对齐 3 秒左右，非对齐几十毫秒，折中方案 1 秒左右。

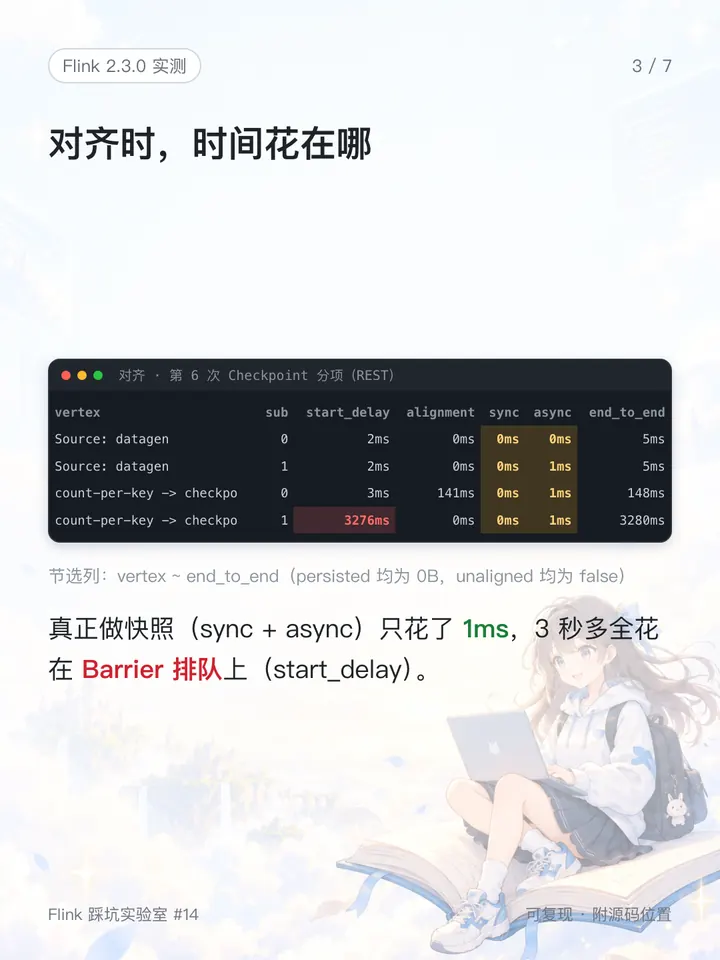

实测二：示例通过 REST 接口查询的第 6 次 Checkpoint 分项（节选）：
# 对齐
>>> vertex sub start_delay alignment sync async end_to_end persisted unaligned
>>> count-per-key -> checkpo 0 3ms 141ms 0ms 1ms 148ms 0B false
>>> count-per-key -> checkpo 1 3276ms 0ms 0ms 1ms 3280ms 0B false
# 非对齐
>>> Source: datagen 0 2ms 0ms 0ms 7ms 11ms 262329B true
>>> Source: datagen 1 2ms 0ms 0ms 7ms 11ms 306224B true
>>> count-per-key -> checkpo 0 6ms 0ms 0ms 3ms 11ms 5944B true
>>> count-per-key -> checkpo 1 9ms 0ms 0ms 0ms 11ms 28671B trueREST 接口统计的耗时、大小和 "Completed checkpoint" 日志的口径不完全一样（比如第 6 次非对齐 Checkpoint，日志里是 20ms、608882 B，REST 里是 11ms、608866 B），两处数字各自引用，不要混用。
原因
先看对齐模式慢在哪。子任务 1 的 start_delay（从 Checkpoint 触发到这个子任务收到第一个 Barrier）是 3276ms，而真正做快照的 sync、async 只有 0～1ms。也就是说，快照本身并不慢，时间全花在 Barrier 排队上：Barrier 和数据走同一条通道，下游处理不过来，通道里堆满了数据，Barrier 只能排在积压的数据后面，在路上等了 3 秒。

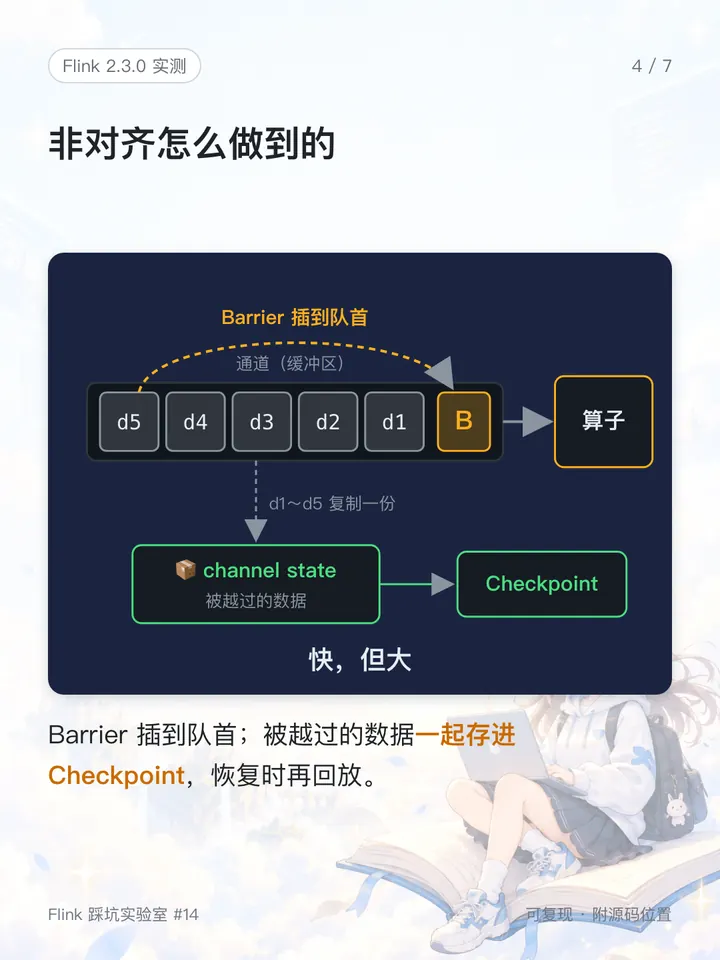

非对齐 Checkpoint 的做法是让 Barrier 插到队首，越过积压的数据（PipelinedSubpartition.java:219、:241）。被越过的数据还没有处理，于是把这些在途数据（in-flight data）一起存进 Checkpoint，恢复时再回放。所以非对齐 Checkpoint 快，但大：变快的是 Barrier 不用排队了，而不是快照变快了。
多出来的数据大部分在 Source 上。分项表里的 persisted 列就是被越过、一起存下来的数据：两个 Source 分别是 262KB、306KB，下游计数算子只有 6KB、29KB，主要是 Source 输出缓冲区里被越过的数据。
怎么解决
非对齐 Checkpoint 默认关闭（execution.checkpointing.unaligned.enabled 默认 false，CheckpointingOptions.java:539）。比起直接打开，更稳妥的折中是同时设置对齐超时：先按对齐的方式做，超过这个时间才切换成非对齐（execution.checkpointing.aligned-checkpoint-timeout，CheckpointingOptions.java:565，默认 0）。
execution.checkpointing.unaligned.enabled: true
execution.checkpointing.aligned-checkpoint-timeout: 1s本例设成 1 秒后，每次约 1 秒，大小约 330～410KB，介于两者之间。
使用前要清楚它的限制和代价：
- 只支持 EXACTLY_ONCE 模式；Savepoint 永远是对齐的；部分连接方式会被强制对齐（
InputProcessorUtil.java:119-124、CheckpointOptions.java:78、SubtaskCheckpointCoordinatorImpl.java:324-329）。 - Checkpoint 会变大（本例约 100 倍）；恢复时要先回放通道里的数据，所以恢复会变慢。这是源码层面的结论，具体慢多少没有实测。
- 它不解决背压本身：背压还在，只是不再拖慢 Checkpoint，窗口结果照样会被推迟（见踩坑实验室 #05）。
- 本文只测了这一个作业。状态很大、在途数据很多时，Checkpoint 体积和恢复时间都要单独评估，不是所有场景都该开。
记住这几点
- 背压下对齐 Checkpoint 慢，是因为 Barrier 排在积压的数据后面，快照本身只要 1 毫秒左右。
- 非对齐 Checkpoint 让 Barrier 插队，代价是把被越过的在途数据一起存下来：快了，但大，恢复时还要回放。
- 非对齐默认关闭，可以配合
aligned-checkpoint-timeout折中；它解决的是 Checkpoint 被拖慢，不是背压。
