踩坑实验室 #15：背压最严重的算子，往往不是瓶颈

Apache Flink 源码学习

作者 X老师（DaemonforY），Flink 2.3.0 源码，按 CC BY-NC-SA 4.0 发布。

Yui和Kai观察背压沿数据流向上游传导AI 生成配图

基于 Flink 2.3.0 本机实测（核对日期 2026-10-03）。对应课程：第四讲《网络栈与背压》第四～六节。配套示例：flink-notes/demos/src/main/java/study/network/BackpressureChainDemo.java

现象

作业变慢时，最直接的做法是去看各个算子的背压指标，然后盯着数值最高的那个去优化。这个直觉经常是错的：在下面的实验里，背压最严重的算子 backPressuredTimeMsPerSecond 一直是 1000，但它并不是瓶颈；真正的瓶颈，背压是 0。

复现

示例 BackpressureChainDemo：并行度 1，五个算子之间都调用了 disableChaining()，让数据走网络缓冲区；MiniCluster 启动 2 个 TaskManager。

source（每秒 5000 条）→ map-a → map-b → slow-map（slow 模式每条 sleep 1ms）→ sink

每 10 秒通过 REST 接口打印每个算子的 backPressuredTimeMsPerSecond、busyTimeMsPerSecond、idleTimeMsPerSecond。

normal 模式下 slow-map 不 sleep，第 10、20、30 秒三次输出完全一样：五个算子都是 backPressured=0、busy=0.0、idle=1000，每秒 5000 条对它们来说太轻松了。

slow 模式下，只让 slow-map 每条数据 sleep 1ms：

>>> t=10s
>>>   Source: source                            0      0.0     1000
>>>   map-a                                   548      0.0     1000
>>>   map-b                                  1000      0.0      648
>>>   slow-map                                  0    950.0       50
>>>   sink: Writer                              0      0.0     1000
>>> t=20s
>>>   Source: source                            0      0.0     1000
>>>   map-a                                   849      0.0      437
>>>   map-b                                  1000      0.0      216
>>>   slow-map                                  0    984.0       16
>>>   sink: Writer                              0      0.0     1000

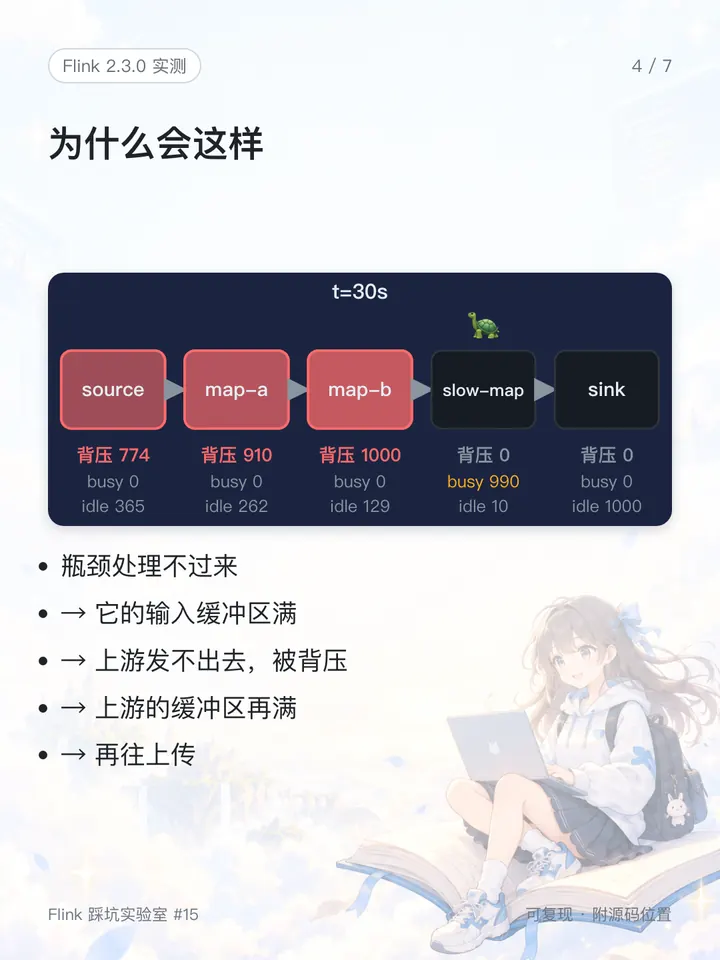

>>> t=30s
>>>   Source: source                          774      0.0      365
>>>   map-a                                   910      0.0      262
>>>   map-b                                  1000      0.0      129
>>>   slow-map                                  0    990.0       10
>>>   sink: Writer                              0      0.0     1000

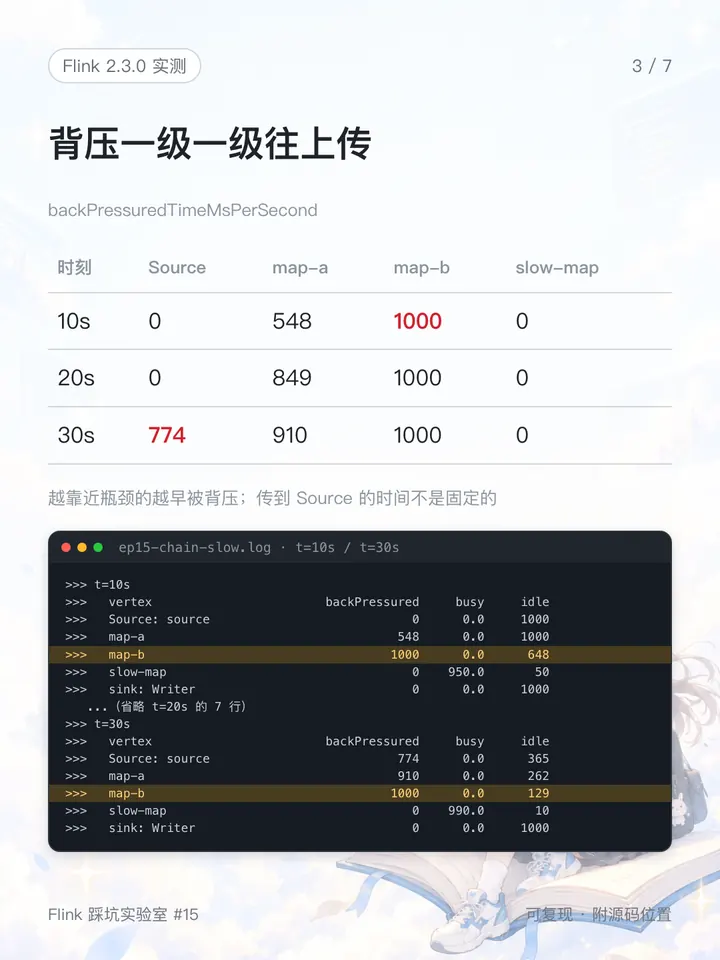

（三列依次是 backPressured、busy、idle。）只看 backPressured 一列：

时刻	Source	map-a	map-b	slow-map
10s	0	548	1000	0
20s	0	849	1000	0
30s	774	910	1000	0

这个示例的 slow 模式只跑了一次。背压传到 Source 的具体时间取决于缓冲区大小和数据大小，"第 30 秒"不是固定值；不变的是顺序：越靠近瓶颈的算子越早被背压。

原因

背压从慢算子逐级传回上游AI 生成配图

每个 Task 的每一秒被分成三部分：idle（没有输入可处理）、backPressured（输出被阻塞）、busy（在处理数据）。其中 busy 不是测出来的，而是算出来的：1000 − min(idle + backPressured, 1000)（TaskIOMetricGroup.java:281-284）。

背压的传导方式是：slow-map 处理不过来，它的输入缓冲区先满；紧挨着它的上游 map-b 发不出数据，被背压；map-b 的缓冲区再满，又堵住 map-a，最后才轮到 Source。所以背压是从瓶颈开始、一级一级往上游传的，需要时间：map-b 在第 10 秒已经是 1000，Source 到第 30 秒才明显。

瓶颈本身的输出没有被阻塞，所以 slow-map 的 backPressured 始终是 0，但它的 busy 在 950～990 之间，一直在干活。它下游的 sink 数据来得慢，idle=1000。背压最严重的 map-b 只是离瓶颈最近、最先被堵住的那个上游。

表里还有一个看起来"对不上"的地方：t=10s 时 map-a 的 backPressured=548、idle=1000，加起来超过了 1000，busy 显示为 0。公式里的 Math.min 做了截断，所以三项之和不一定等于 1000。至于两个指标为什么会重叠，是按代码推断的：它们是两个独立统计的计时器。

怎么解决

沿数据流找到不背压但最忙的瓶颈AI 生成配图

定位瓶颈的方法：沿着数据流从上往下看 backPressured，找到第一个不被背压、但 busy 很高的算子，它就是瓶颈。本例中 backPressured 一列是 0 → 548 → 1000 → 0，最后一个不为 0 的是 map-b，它下面的 slow-map 背压为 0、busy 接近 1000。

几点注意：

• 看到 Source 被背压，说明它下游某处处理不过来，而不是 Source 本身有问题；
• 如果瓶颈和上下游链在同一个 Task 里，指标是整个 Task 的，分不出是哪个算子慢，可以临时用 disableChaining() 拆开再看；
• 本文只看了 REST 接口返回的数值，没有核对 Web UI 的颜色规则；
• 不要用三项之和是否等于 1000 去判断指标对不对，busy 是算出来的，并且有截断。

记住这几点

• 背压最严重的算子，通常是离瓶颈最近的上游，不是瓶颈本身。
• 瓶颈的特征是：不被背压，但很忙；它的下游很闲。
• 背压一级一级往上传、需要时间，传到 Source 的时刻不固定，但顺序不变。
