S2 第 7 讲：删除向量——把“读时去重”变成“写时标记”

Apache Paimon 源码学习

作者 X老师（DaemonforY），Paimon 2.0 / master 源码，按 CC BY-NC-SA 4.0 发布。配套实验和代码在 GitHub。

TL;DR：默认的主键表把同一个 key 的多个版本留到读的时候归并去重（第 6 讲）。开启 deletion-vectors.enabled 后，写入时 L0 文件上推，会到高层查（lookup）同一个 key 的旧版本，把它“在哪个文件的第几行”记进一个位图——删除向量。于是 L1 及以上的文件，套上删除向量后每个 key 只剩一条存活记录，读的时候直接读、按位图跳过即可，value 过滤可以全部下推，COUNT(*) 可以只看元数据。代价：写入要 lookup；批读要跳过还没上推的 L0，数据在合并前不可见。

实验：同样三次写入，两张表

labs/sql/lab09/deletion-vectors.sql 建两张 bucket = 1 的主键表，只差 'deletion-vectors.enabled' = 'true'，做同样三件事：

写 key 1~100（v = 'a'）
更新 key 51~60（v = 'b'）
DELETE WHERE k = 5

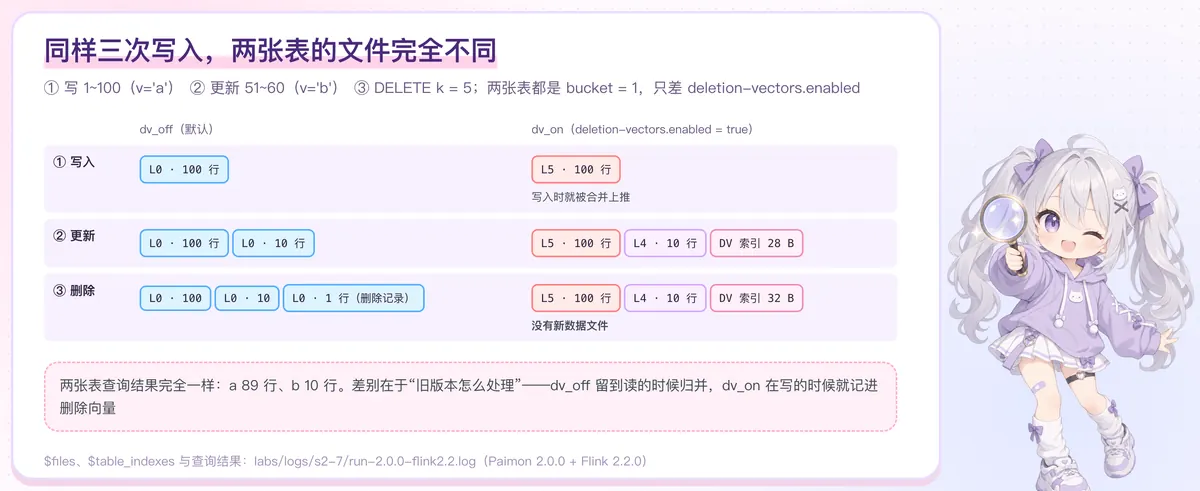

两张表的文件

每一步后查 $files 和 $table_indexes（Paimon 2.0.0）：

步骤	dv_off（默认）	dv_on（删除向量）
① 写入	L0 · 100 行	L5 · 100 行
② 更新	L0 · 100、L0 · 10	L5 · 100、L4 · 10；DV 索引文件 28 B
③ 删除	L0 · 100、L0 · 10、L0 · 1（删除记录）	L5 · 100、L4 · 10；DV 索引文件 32 B，没有新数据文件

两张表的查询结果完全一样：a 89 行、b 10 行（100 − 10 被更新 − 1 被删除 = 89）。区别全在“旧版本怎么处理”。

几个一眼能看到的现象：

dv_on 第一次写就到了 L5：开启删除向量后，表需要 lookup（CoreOptions.lookupStrategy 把 deletionVectorsEnabled 算进去），合并策略换成 ForceUpLevel0Compaction——每次提交都把 L0 推上去（第 3 讲提过）。
dv_on 删除一行，没有新数据文件，只是 DV 文件从 28 字节变成 32 字节。

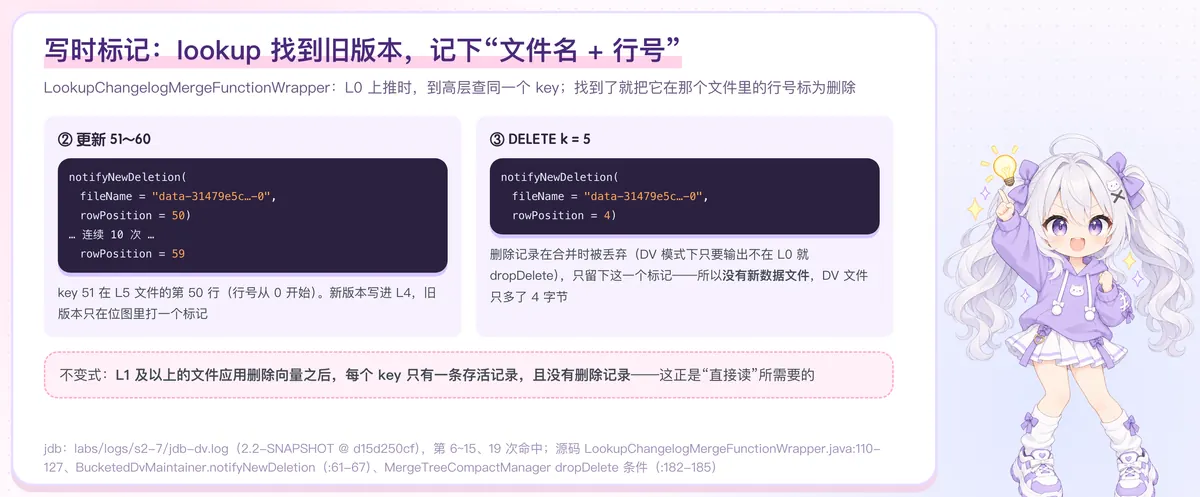

一、写时标记：lookup 找到旧版本，记下“文件名 + 行号”

写时标记

在 LookupChangelogMergeFunctionWrapper 第 126 行下断点（jdb/s2-7-deletion-vectors.txt）：

bash

cd labs && PAIMON_VERSION=2.2-SNAPSHOT ./jdb-stacks.sh sql/lab09/deletion-vectors.sql jdb/s2-7-deletion-vectors.txt 300

② 更新 51~60 时，连续命中 10 次：

notifyNewDeletion(fileName = "data-31479e5c…-0", rowPosition = 50)
notifyNewDeletion(fileName = "data-31479e5c…-0", rowPosition = 51)
…
notifyNewDeletion(fileName = "data-31479e5c…-0", rowPosition = 59)

key 51 在那个 L5 文件的第 50 行（行号从 0 开始）。源码（第 110~127 行）：

java

if (highLevel == null) {
    T lookupResult = lookup.apply(mergeFunction.key());   // 到高层查同一个 key
    if (lookupResult != null) {
        if (lookupStrategy.deletionVector) {
            ...fileName / rowPosition 来自 lookup 结果...
            deletionVectorsMaintainer.notifyNewDeletion(fileName, rowPosition);
        }
        ...

BucketedDvMaintainer.notifyNewDeletion（第 61~67 行）把这个行号加进该文件对应的位图。新版本写进 L4，旧版本一个字节都没改，只是被标记了。

③ DELETE k = 5 时，命中 1 次：

notifyNewDeletion(fileName = "data-31479e5c…-0", rowPosition = 4)

删除记录本身呢？MergeTreeCompactManager 第 182~185 行计算 dropDelete 时有一个条件 || dvMaintainer != null：DV 模式下只要输出不在 L0，删除记录就丢弃。所以 DELETE 最后只剩一个位图标记，没有新的数据文件。

这样维护出一个不变式：

L1 及以上的文件，应用删除向量之后，每个 key 只有一条存活记录，且没有删除记录。

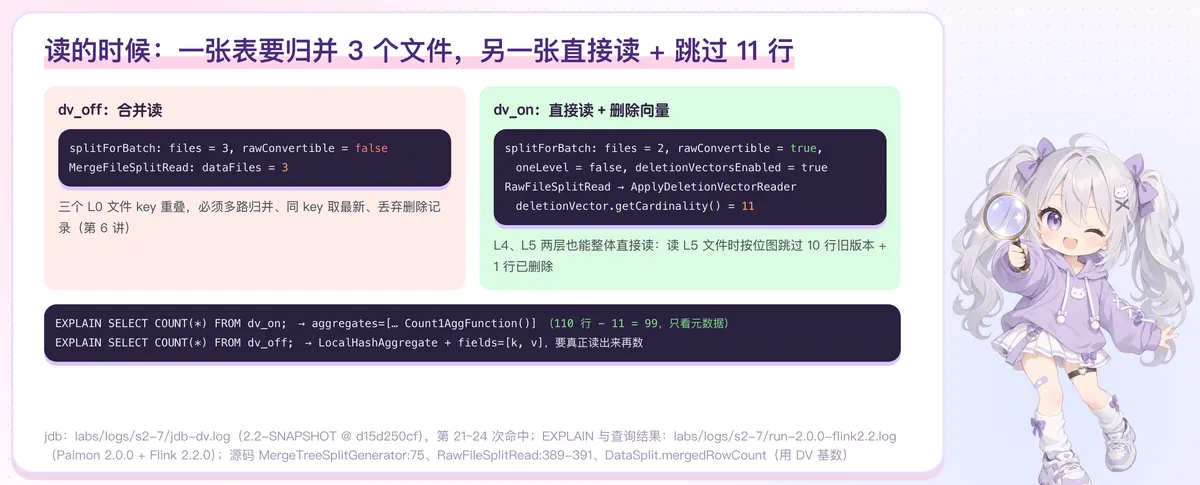

二、读的时候：一个要归并，一个直接读

读的时候

SELECT v, COUNT(*) … GROUP BY v（第 6 讲解释过为什么用 GROUP BY），jdb：

dv_off  splitForBatch: files = 3, rawConvertible = false, oneLevel = true,  deletionVectorsEnabled = false
        MergeFileSplitRead: dataFiles = 3                       ← 合并读
dv_on   splitForBatch: files = 2, rawConvertible = true,  oneLevel = false, deletionVectorsEnabled = true
        RawFileSplitRead → ApplyDeletionVectorReader
        deletionVector.getCardinality() = 11                    ← 直接读 + 跳过 11 行

注意 dv_on 的 oneLevel = false（L4、L5 两层），按第 6 讲的规则本来不能整体直接读——是 splitForBatch 第 75 行的 deletionVectorsEnabled || 让它通过了。因为不变式保证了跨层也不会有重复存活的 key。

读 L5 文件时，RawFileSplitRead 第 389~391 行套上 ApplyDeletionVectorReader，按位图跳过 11 行（10 个被更新的旧版本 + 1 个被删除的）。

COUNT(*) 也能下推了：

EXPLAIN SELECT COUNT(*) FROM dv_on;
  +- TableSourceScan(table=[[paimon, default, dv_on,
       aggregates=[grouping=[], aggFunctions=[Count1AggFunction()]]]], fields=[count1$0])
                                                       → 只看元数据，结果 99
EXPLAIN SELECT COUNT(*) FROM dv_off;
  +- LocalHashAggregate(select=[Partial_COUNT(*) AS count1$0])
     +- TableSourceScan(table=[[paimon, default, dv_off]], fields=[k, v])
                                                       → 要真读再数

（节选自 Flink 2.2.0 的 Optimized Execution Plan，省略了上层的 HashAggregate / Exchange；Flink 1.20.1 上 dv_off 写作 project=[k]，结论相同。）

DataSplit.mergedRowCount 在有删除文件时用“文件行数 − 删除向量基数”：110 − 11 = 99，一个数据文件都不用打开。

另外，DV 模式下批扫描会调用 enableValueFilter()（AbstractBatchTableScan 第 81 行）——每个 key 只有一条存活记录，按 value 统计跳过整个文件也是安全的，这是第 6 讲“重叠 section 只能下推主键过滤”问题的解法。

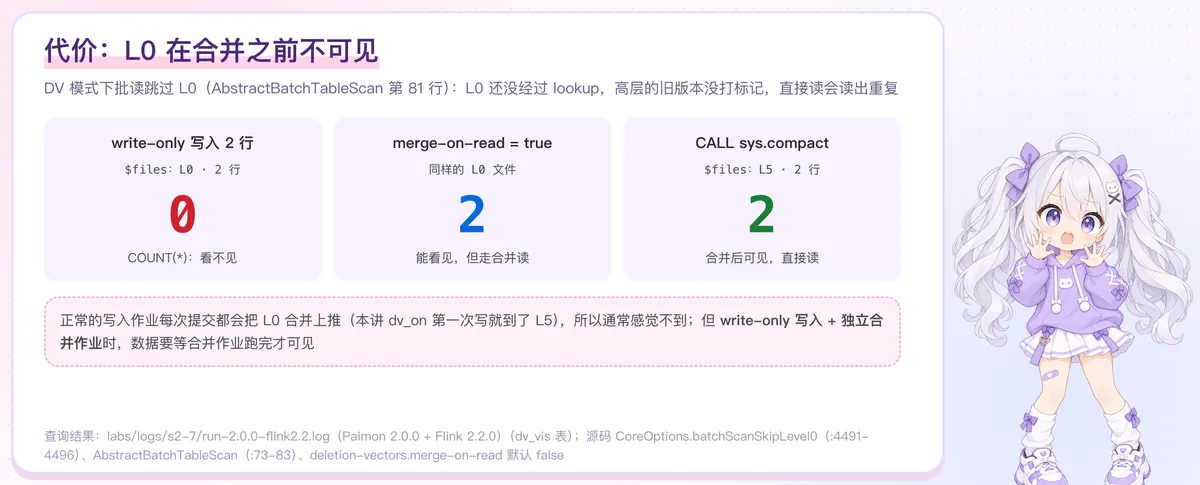

三、代价：L0 在合并之前不可见

L0 不可见

为了让不变式成立，批读必须跳过 L0：L0 还没经过 lookup，高层的旧版本没被标记，直接读会读出重复。CoreOptions.batchScanSkipLevel0()（第 4491~4496 行）：DV 开启且 deletion-vectors.merge-on-read = false（默认）时跳过 L0。

实验：一张 DV 表设 write-only = true（只写不合并），写 2 行：

$files：L0 · 2 行
SELECT COUNT(*)                                     → 0      ← 看不见
SELECT COUNT(*) /*+ merge-on-read = true */         → 2      ← 能看见，但走合并读
CALL sys.compact(...);  $files：L5 · 2 行
SELECT COUNT(*)                                     → 2      ← 合并后可见

正常的写入作业每次提交都会把 L0 推上去（dv_on 第一次写就到了 L5），所以通常感觉不到。但如果采用第 5 讲推荐的“写入作业 write-only + 独立合并作业”，数据要等合并作业跑完才可见——这是开 DV 时要特别留意的组合。

另一个代价是写入：每次 L0 上推都要到高层 lookup，需要本地 lookup 缓存和额外 IO。本讲没有做压测，只指出这个成本存在。

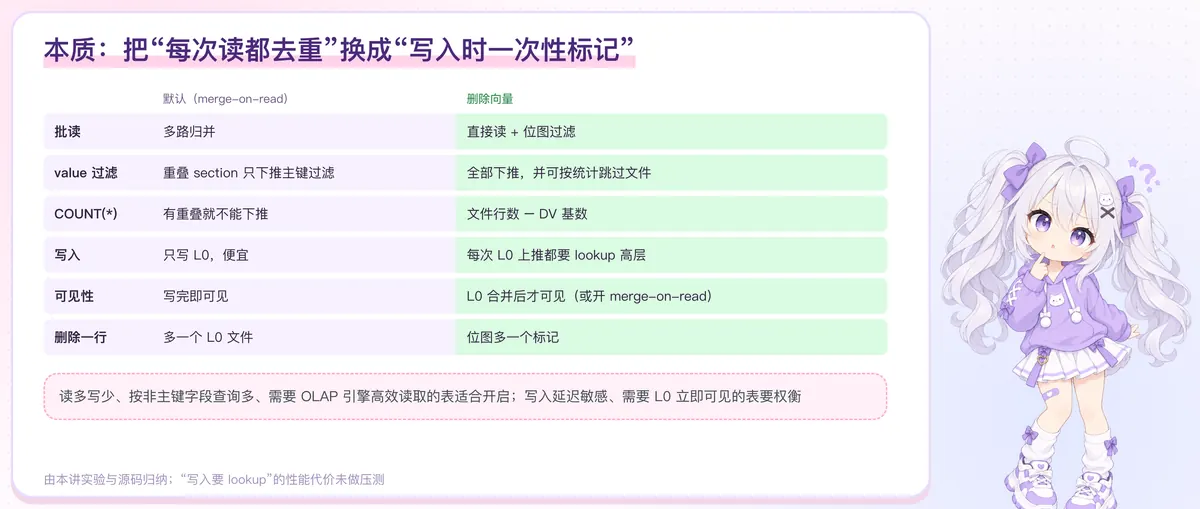

四、权衡

	默认（merge-on-read）	删除向量
批读	多路归并	直接读 + 位图过滤
value 过滤	重叠 section 只下推主键过滤	全部下推，并可按统计跳过文件
COUNT(*)	有重叠就不能下推	文件行数 − DV 基数
写入	只写 L0	每次 L0 上推都要 lookup
可见性	写完即可见	L0 合并后才可见（或开 merge-on-read）
删除一行	多一个 L0 文件	位图多一个标记

本质：把“每次读都去重”换成“写入时一次性标记”。读多写少、按非主键字段过滤多、需要 OLAP 引擎（Spark、StarRocks 等）高效读取的表适合开启；写入延迟敏感、需要 L0 立即可见的场景要权衡。

下一讲：同样的 lookup，还能顺便算出 changelog 的 -U / +U——Lookup Changelog。

自测题：dv_on 如果再把 key 51~60 更新一次（v = 'c'），新的旧版本在哪个文件、删除向量会怎么变？（答案：上一次的新版本在 L4 文件里，这次 lookup 会命中 L4 文件的行号并标记；或者 L4 文件先被合并重写，旧文件的删除向量随之清理（notifyRewriteCompactBefore）。具体取决于这次合并选中了哪些文件，未单独运行，可用同一断点清单验证。）
