S2 第 1 讲：全景图——一张图看懂 paimon-core

Apache Paimon 源码学习

作者 X老师（DaemonforY），Paimon 2.0 / master 源码，按 CC BY-NC-SA 4.0 发布。配套实验和代码在 GitHub。

TL;DR：paimon-core 可以看成四层——Catalog、Table、FileStore、存储结构。Paimon = 按 bucket 组织的 LSM 树（数据） + snapshot / manifest 元数据树（版本） + 乐观并发提交（ACID）。读源码从 FileStore.java 这个“总控台”开始：newWrite、newCommit、newScan、newRead 分别通向写入、提交、扫描、读取。本文所有调用链都是用 jdb 在真实运行中抓到的，不是凭记忆画的。

为什么要先看全景

paimon-core 的 src/main/java/org/apache/paimon 下有 971 个 Java 文件。直接从某个类读起，很容易迷失在各种 Abstract*、*Impl、*Provider 里。

S1 的 8 期内容，我们从“表目录里有什么文件”的角度把 Paimon 拆了一遍。S2 换一个角度：这些文件是被哪些类、按什么顺序写出来和读进去的。第一讲先画地图。

一、四层结构

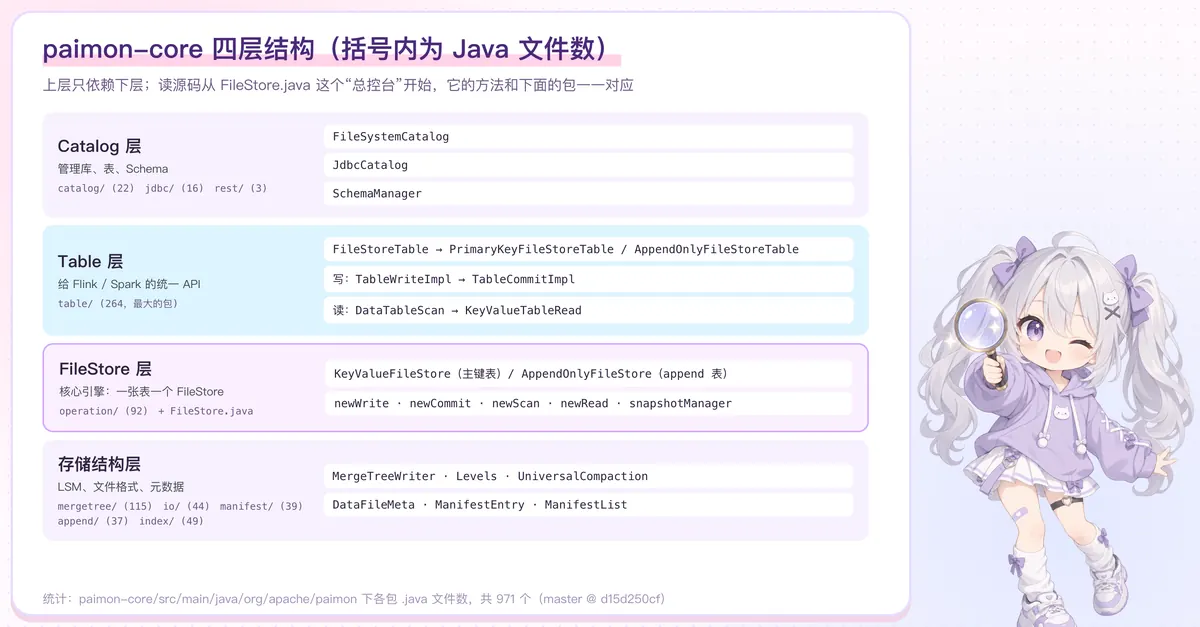

paimon-core 四层结构

先看各包的规模（括号内为 Java 文件数，d15d250cf）：

包	文件数	作用
`table/`	264	对外的 Table 抽象：`FileStoreTable`、sink、source、系统表
`mergetree/`	115	LSM 核心：写缓冲、层级、合并、合并函数、lookup
`operation/`	92	FileStore 的操作：scan / write / commit / read / 过期 / 清理
`utils/`	56	`SnapshotManager`、`TagManager` 等工具
`index/`	49	动态桶、删除向量等索引文件
`io/`	44	数据文件读写、`DataFileMeta`
`manifest/`	39	元数据文件：`ManifestEntry`、`ManifestFile`、`ManifestList`
`append/`	37	append 表的写入与小文件合并
`catalog/`、`jdbc/`	22、16	Catalog 实现

rest/ 在 paimon-core 里只有 3 个文件，REST Catalog 的主体不在这个模块，第 12 讲再展开。

按依赖关系，可以分成四层：

Catalog 层：管理库、表、Schema（FileSystemCatalog、JdbcCatalog、SchemaManager）。
Table 层：给 Flink / Spark 的统一 API。FileStoreTable 有两个实现：建表时主键为空就是 AppendOnlyFileStoreTable，否则是 PrimaryKeyFileStoreTable（FileStoreTableFactory 第 221 行）。写走 TableWriteImpl → TableCommitImpl，读走 DataTableScan → KeyValueTableRead。
FileStore 层：核心引擎。主键表的 PrimaryKeyFileStoreTable.store() 返回 KeyValueFileStore，append 表对应 AppendOnlyFileStore，二者都继承 AbstractFileStore。
存储结构层：mergetree/（LSM）、io/（数据文件）、manifest/（元数据）、append/、index/。

读源码的入口是 FileStore.java（第 65~118 行），它的方法和下面的包一一对应：

java

SnapshotManager snapshotManager();          // utils/
FileStoreScan newScan();                    // operation/ 扫描 manifest
SplitRead<T> newRead();                     // operation/ 读数据文件
FileStoreWrite<T> newWrite(String commitUser);          // operation/ → mergetree/
FileStoreCommit newCommit(String commitUser, FileStoreTable table);   // operation/
TagManager newTagManager();                 // tag/

主键表里存的不是普通的行，而是 KeyValue：key、sequenceNumber、valueKind（RowKind）、value，外加一个 level（KeyValue.java 第 47~53 行）。sequenceNumber 决定同一主键的新旧，S1 第 4、5 期的实验靠的就是它。

二、一棵元数据树

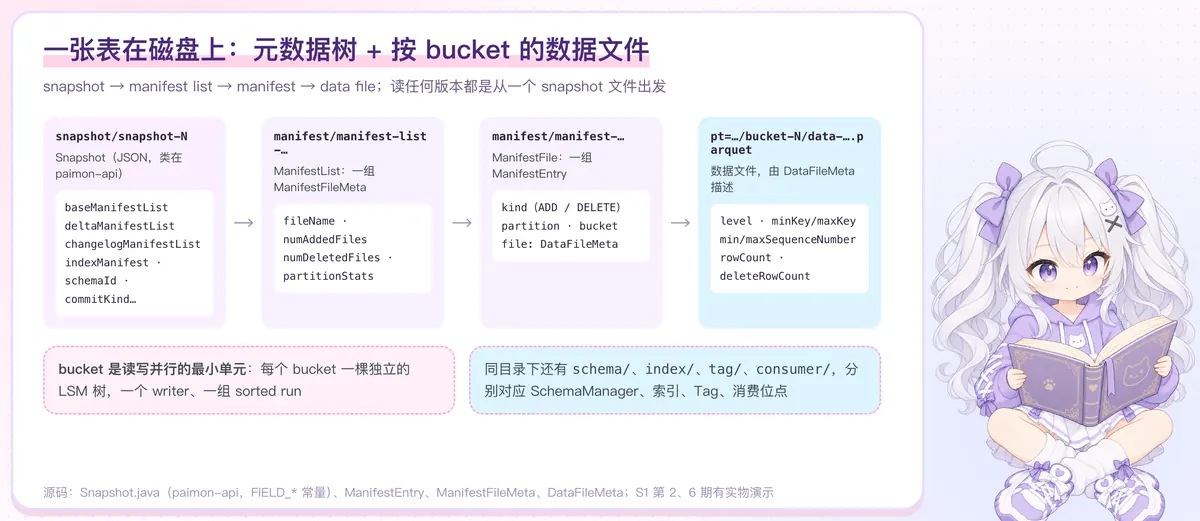

元数据树

一张表在磁盘上，就是一棵从 snapshot 出发的树：

table/
├── snapshot/snapshot-N            ← Snapshot（JSON，类在 paimon-api）
│     ├─ baseManifestList            之前的全部文件
│     ├─ deltaManifestList           本次提交新增 / 删除的文件
│     ├─ changelogManifestList       本次产生的 changelog（供流读）
│     └─ indexManifest               索引文件（动态桶索引、删除向量）
├── manifest/
│     ├─ manifest-list-xxx         ← ManifestList：一组 ManifestFileMeta
│     └─ manifest-xxx              ← ManifestFile：一组 ManifestEntry（ADD / DELETE + DataFileMeta）
├── schema/schema-N                ← SchemaManager
└── pt=xx/bucket-N/data-xxx.parquet ← 数据文件（DataFileMeta 记录 level、min/max key、seq 范围…）

几个要点：

ManifestEntry = 文件类型（ADD / DELETE）+ 分区 + bucket + DataFileMeta。删文件也是“追加一条 DELETE 记录”，和数据层的 LSM 思路一致。
DataFileMeta 记着 level、minKey / maxKey、minSequenceNumber / maxSequenceNumber、rowCount、deleteRowCount 等，读的时候靠它裁剪、判断要不要归并。
bucket 是读写并行的最小单元：每个 bucket 一棵独立的 LSM 树、一个 writer。

S1 第 6 期用实验证明过：新快照复用旧快照的 manifest 和数据文件，时间旅行不复制数据。这就是这棵树的威力。

三、三条主线：用 jdb 抓真实调用栈

画调用链最容易出错的地方，是凭记忆把类名和顺序写错。所以这一讲的调用链全部来自真实运行：用 JDK 自带的 jdb 连上实验程序，在关键方法下断点，命中时执行 where 打印调用栈。

仓库里新增了一个脚本，一条命令就能复现（需要先按教程 01 章在 d15d250cf 上编译安装 2.2-SNAPSHOT，否则行号对不上）：

bash

cd labs && PAIMON_VERSION=2.2-SNAPSHOT ./jdb-stacks.sh sql/lab04/trace-write.sql jdb/s2-1-panorama.txt 30

断点清单 jdb/s2-1-panorama.txt：

stop at org.apache.paimon.mergetree.MergeTreeWriter:166
stop at org.apache.paimon.mergetree.MergeTreeWriter:255
stop in org.apache.paimon.operation.FileStoreCommitImpl.tryCommitOnce
stop in org.apache.paimon.catalog.RenamingSnapshotCommit.commit
stop in org.apache.paimon.operation.AbstractFileStoreScan.plan
stop at org.apache.paimon.operation.RawFileSplitRead:167
stop at org.apache.paimon.operation.MergeFileSplitRead:253

两个小坑：MergeTreeWriter.write 有重载，jdb 要求写参数类型，所以改用行号；断点打在方法声明那一行（没有字节码）会报 “No code at line”，要打在方法体第一行。

实验 SQL 是 S1 第 5 期用过的那条：INSERT INTO trace_orders VALUES (1,'A'), (2,'B'), (1,'C')，并行度 1，然后查 $files 和整表。

主线 ①：写入——只进内存

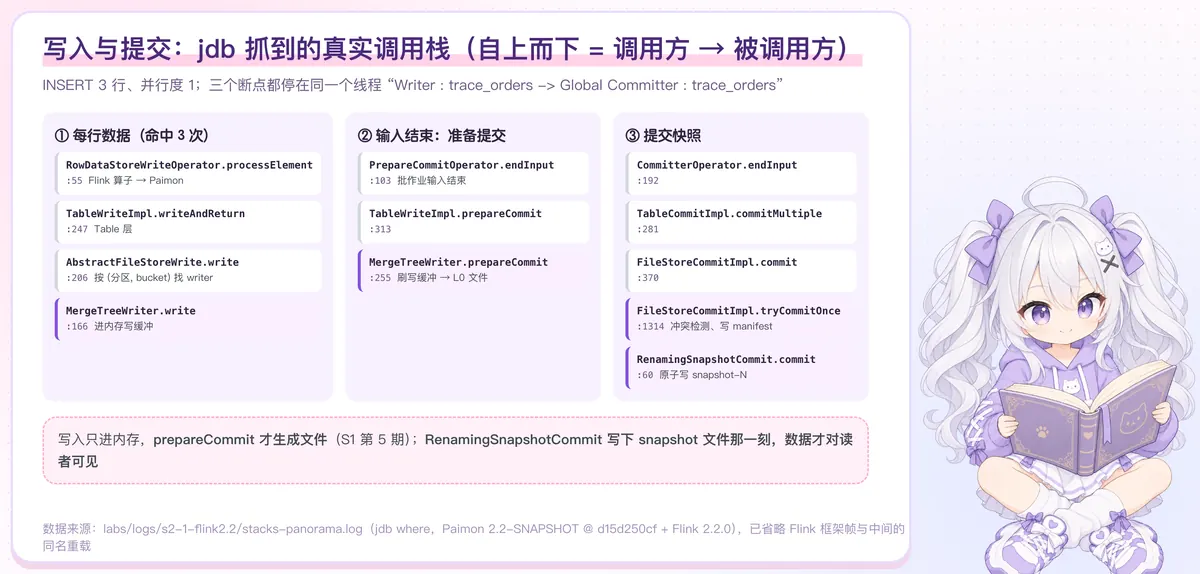

写入与提交的真实调用栈

MergeTreeWriter.write 命中 3 次（3 行数据），调用栈（省略 Flink 框架帧和同名重载）：

RowDataStoreWriteOperator.processElement   :55    Flink 算子 → Paimon
StoreSinkWriteImpl.write                   :143
TableWriteImpl.writeAndReturn              :247   Table 层
AbstractFileStoreWrite.write               :206   按 (分区, bucket) 找到 writer
MergeTreeWriter.write                      :166   分配 sequenceNumber，放进写缓冲

这一步不产生任何文件，S1 第 5 期已经用实验看到过。

主线 ②：提交——prepareCommit 刷盘，snapshot 落地

批作业输入结束时，先在写端准备提交：

PrepareCommitOperator.endInput             :103   批作业输入结束（流作业是 checkpoint 前）
TableWriteOperator.prepareCommit           :143
TableWriteImpl.prepareCommit               :313
MemoryFileStoreWrite.prepareCommit         :155   KeyValueFileStoreWrite 的父类
AbstractFileStoreWrite.prepareCommit       :266
MergeTreeWriter.prepareCommit              :255   flushWriteBuffer → 写出 L0 文件

然后在提交端提交快照：

CommitterOperator.endInput                 :192
StoreCommitter.filterAndCommit             :123
TableCommitImpl.filterAndCommitMultiple    :330   幂等过滤
TableCommitImpl.commitMultiple             :281
FileStoreCommitImpl.commit                 :370
FileStoreCommitImpl.tryCommit              :885   重试循环
FileStoreCommitImpl.tryCommitOnce          :1314  冲突检测、写 manifest / manifest list
FileStoreCommitImpl.commitSnapshotImpl     :1737
RenamingSnapshotCommit.commit              :60    写 snapshot-N

RenamingSnapshotCommit 第 66 行调用 fileIO.tryToWriteAtomic：先写一个临时文件，再 rename 成 snapshot-N（FileIO.java 第 382~395 行）。rename 成功的那一刻，这次写入才对读者可见。rename 在不同文件系统上的原子性、并发提交时谁赢，是第 5 讲的内容。

一个细节：上面三个断点停在同一个线程里，线程名是 Writer : trace_orders -> Global Committer : trace_orders -> end: Writer (1/1)#0。并行度为 1 时，Flink 把 Writer 和 Committer 两个算子 chain 在了一起。

主线 ③：读取——规划在 JobManager，读文件在 TaskManager

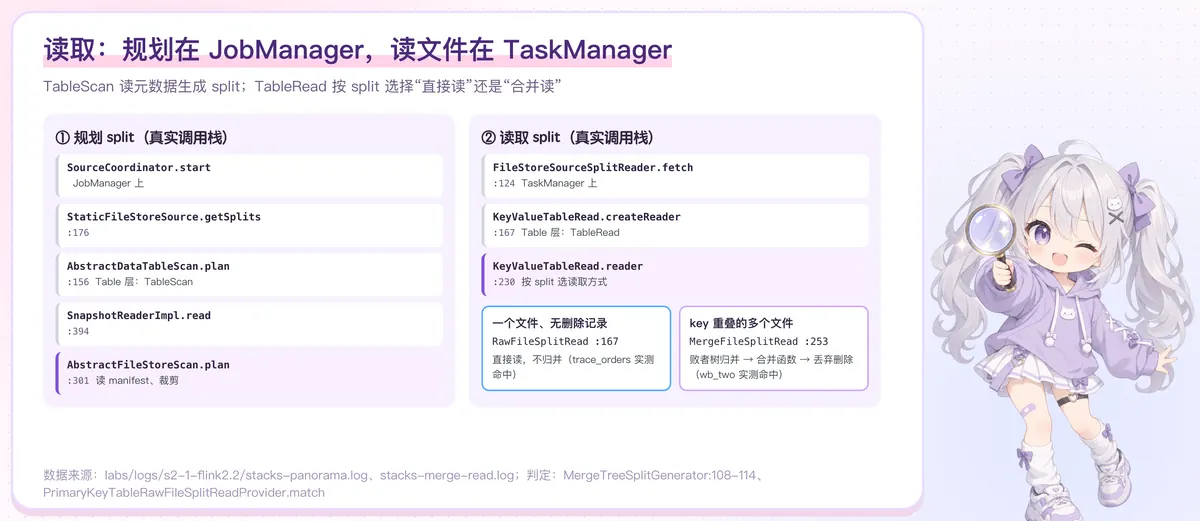

读取的真实调用栈

读取分两步。规划（读 manifest、生成 split）发生在 JobManager 的 SourceCoordinator 里，线程是 flink-pekko.actor.default-dispatcher-*：

SourceCoordinator.start                    (Flink)
StaticFileStoreSource.getSplits            :176
AbstractDataTableScan.plan                 :156   Table 层：TableScan
SnapshotReaderImpl.read                    :394
AbstractFileStoreScan.plan                 :301   读 manifest、按分区 / bucket / 统计信息裁剪

读取发生在 TaskManager 的 Source Data Fetcher 线程：

FileStoreSourceSplitReader.fetch           :124
KeyValueTableRead.createReader             :167   Table 层：TableRead
KeyValueTableRead.reader                   :230   依次问 SplitReadProvider：这个 split 归谁读？
RawFileSplitRead.createReader              :167   ← trace_orders 实测命中这里

这里有个出乎意料的结果：trace_orders 是主键表，文件还在 level 0，但读的时候没有走合并读 MergeFileSplitRead，而是直接读 RawFileSplitRead——MergeFileSplitRead 这个类在整个作业里都没有被加载。

原因在 MergeTreeSplitGenerator.splitForBatch（第 108~114 行）：文件先按 key 范围做区间划分，一个区间里只有一个文件、且没有删除记录时，这个 split 被标记为 rawConvertible，PrimaryKeyTableRawFileSplitReadProvider.match 就会接手，直接读文件。只有一个文件，自然不用归并。

换成 S1 第 5 期的 wb_two 表（分两次写入，两个文件的 key 重叠），再抓一次（jdb/s2-1-merge-read.txt），这次命中了合并读：

KeyValueTableRead.reader                   :230
SplitRead$1.createReader                   :103
MergeFileSplitReadProvider (lambda)        :53
MergeFileSplitRead.createReader            :253   区间划分 → 败者树归并 → 合并函数 → DropDeleteReader

同一次运行里还有一个对照：读 audit_log 系统表时，即使只有一个文件也走了 MergeFileSplitRead——因为 audit_log 要保留 -D 记录（forceKeepDelete），直接读的 provider 不接这种 split。

合并读内部的几个组件：IntervalPartition 做区间划分（第 338 行）、归并默认用败者树（sort-engine 默认 LOSER_TREE）、最后 DropDeleteReader 过滤掉删除记录（第 487 行）。什么时候能跳过归并、删除向量怎么帮忙，是第 6、7 讲的内容。

四、读源码路线

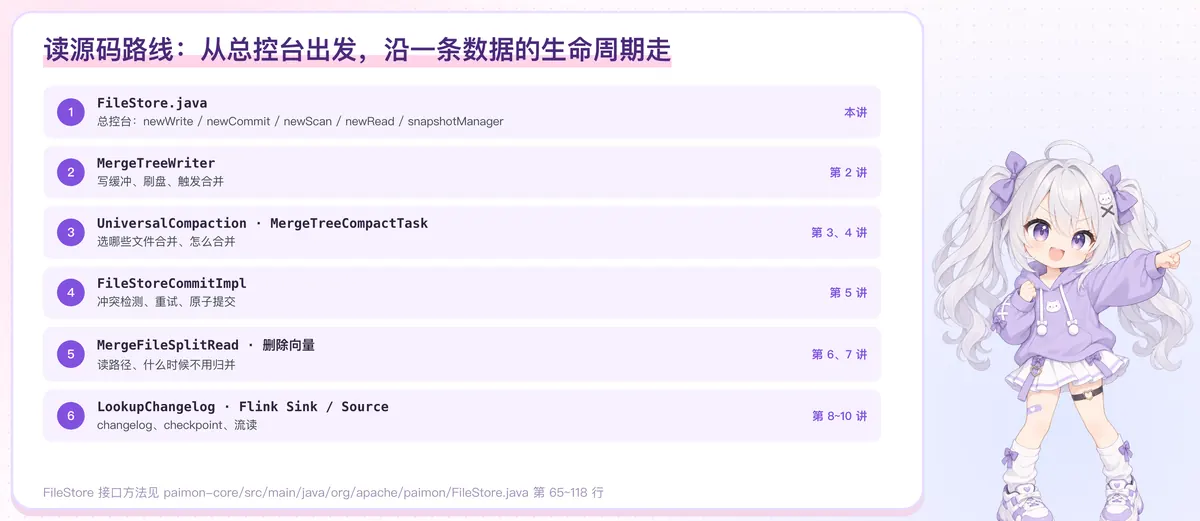

读源码路线

沿着一条数据的生命周期走：

顺序	从哪个类读	看什么	本系列
1	`FileStore.java`	总控台，方法和包一一对应	本讲
2	`MergeTreeWriter`	写缓冲、刷盘、触发合并	第 2 讲
3	`UniversalCompaction`、`MergeTreeCompactTask`	选哪些文件合并、怎么合并	第 3、4 讲
4	`FileStoreCommitImpl`	冲突检测、重试、原子提交	第 5 讲
5	`MergeFileSplitRead`、删除向量	读路径、什么时候不用归并	第 6、7 讲
6	Lookup changelog、Flink Sink / Source	changelog、checkpoint、流读	第 8~10 讲

建议的读法：先跑一遍 jdb-stacks.sh 拿到调用栈，再对着栈一层层点进源码。调用栈告诉你“谁调用了谁”，源码告诉你“为什么这样调用”，两者对着看，比从入口硬读快得多。

小结

四层：Catalog / Table / FileStore / 存储结构；主键表 PrimaryKeyFileStoreTable + KeyValueFileStore，append 表 AppendOnlyFileStoreTable + AppendOnlyFileStore。
一棵树：snapshot → manifest list → manifest → 数据文件；bucket 是并行单元。
三条主线：写进内存 → prepareCommit 刷成 L0 文件 → 提交写下 snapshot 才可见；读时先规划 split，再按 split 选择直接读或合并读。

下一讲：一条数据的写入之旅——MergeTreeWriter 里的写缓冲、刷盘和合并触发。

自测题：trace_orders 如果连续写两次（不 DROP 表），第二次查询整表时会命中 RawFileSplitRead 还是 MergeFileSplitRead？（答案：取决于两个文件的 key 范围是否重叠。实验里两次都写订单 1，key 重叠，会被划进同一个区间，走 MergeFileSplitRead；如果第二次写的是全新的订单号且 key 范围不重叠，两个区间各一个文件，仍然可以直接读。未单独运行，可以用 jdb-stacks.sh 自己验证。）
