S2 第 8 讲：Lookup Changelog——-U/+U 是怎么算出来的

Apache Paimon 源码学习

作者 X老师（DaemonforY），Paimon 2.0 / master 源码，按 CC BY-NC-SA 4.0 发布。配套实验和代码在 GitHub。

Yui 和 Kai 在主键工坊追踪旧值与新值。AI 生成配图

TL;DR：第一季第五讲（下）讲过，下游按某个值做聚合时，需要 -U 告诉它旧值是什么，才能把旧值撤回。Paimon 主键表默认（changelog-producer = none）不存这种变更，流读时 Flink 要加一个 ChangelogNormalize 算子，用状态记住每个 key 的最新值，自己补出 -U。lookup 把这件事挪到了写入时：每次提交前，把新写的 L0 文件强制合并到更高层；合并时对每个 key 去高层查（lookup）旧值当 before，合并结果当 after，比较二者写出 changelog 文件。实验里第二次写入 2 行，产出了 4 条 changelog——值没变的那一行也发了一对 -U/+U，除非打开 changelog-producer.row-deduplicate。

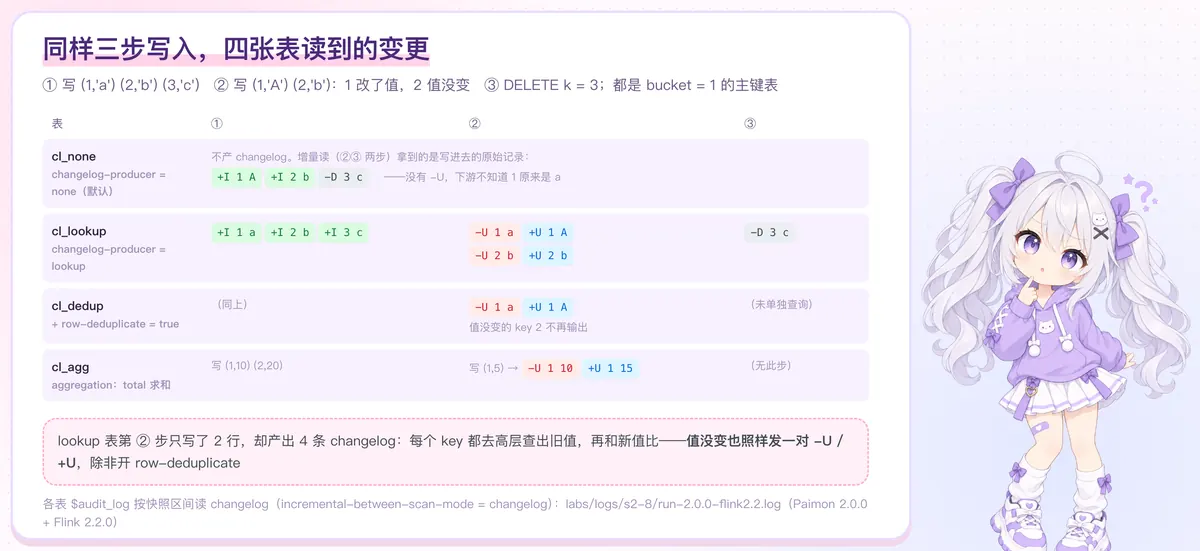

实验：四张表，同样三步

labs/sql/lab10/lookup-changelog.sql 建四张 bucket = 1 的主键表，做同样的写入：

① INSERT (1,'a') (2,'b') (3,'c')
② INSERT (1,'A') (2,'b')        -- key 1 改了值，key 2 写入的值和原来一样
③ DELETE FROM … WHERE k = 3

表	选项
cl_none	默认（changelog-producer = none）
cl_lookup	changelog-producer = lookup
cl_dedup	lookup + changelog-producer.row-deduplicate = true（只做 ① ②）
cl_agg	lookup + merge-engine = aggregation，total 求和（写 (1,10) (2,20)，再写 (1,5)）

每一步之后看 $snapshots、$files，再用 $audit_log 加 incremental-between 读出某两个快照之间的变更（rowkind 一列就是 +I/-U/+U/-D）。

默认表 cl_none 读第 ② ③ 步的增量，拿到的是写进去的原始记录（节选自 run-2.0.0-flink2.2.log）：

Flink SQL> SELECT * FROM `cl_none$audit_log` /*+ OPTIONS('incremental-between' = '1,3') */;
|                             +I |           1 |                              A |
|                             +I |           2 |                              b |
|                             -D |           3 |                              c |
3 rows in set

没有 -U：下游不知道 key 1 原来是 a。cl_lookup 第 ② 步只写了 2 行，读出来的是：

Flink SQL> SELECT * FROM `cl_lookup$audit_log` /*+ OPTIONS('incremental-between' = '2,4', 'incremental-between-scan-mode' = 'changelog') */;
|                             -U |           1 |                              a |
|                             +U |           1 |                              A |
|                             -U |           2 |                              b |
|                             +U |           2 |                              b |
4 rows in set

a 从哪来？第 ② 步写进去的数据里根本没有 a。下面分三个问题拆：什么时候算、每个 key 怎么算、算完写到哪。

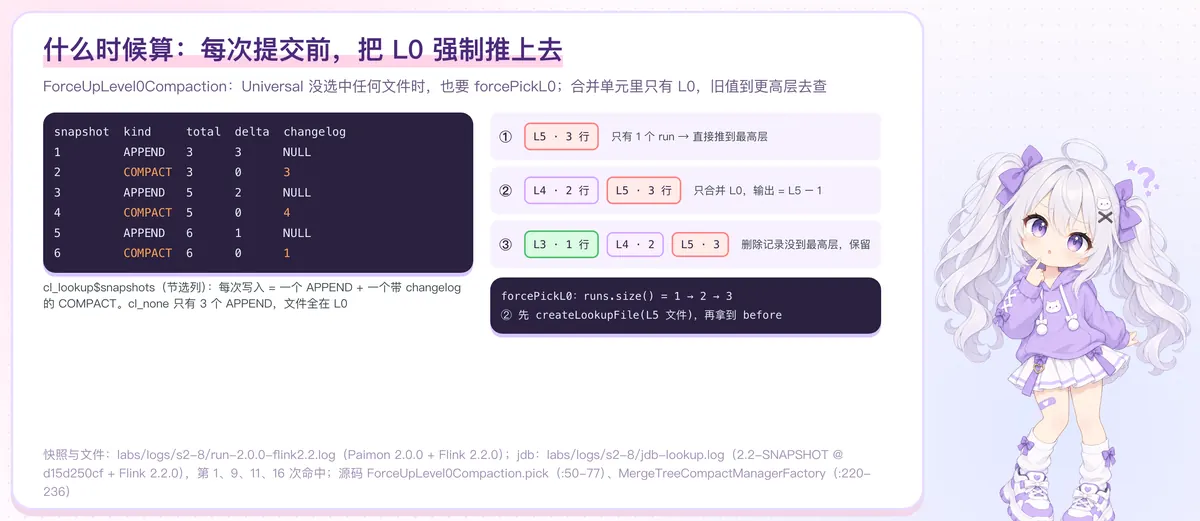

一、什么时候算：每次提交前，把 L0 强制推上去

提交前先压实低层文件，再产生变更记录。AI 生成配图

先看 cl_lookup$snapshots（节选自 run-2.0.0-flink2.2.log，最后一次查询）：

|          snapshot_id |                    commit_kind |   total_record_count |   delta_record_count | changelog_record_count |
|                    1 |                         APPEND |                    3 |                    3 |                 <NULL> |
|                    2 |                        COMPACT |                    3 |                    0 |                      3 |
|                    3 |                         APPEND |                    5 |                    2 |                 <NULL> |
|                    4 |                        COMPACT |                    5 |                    0 |                      4 |
|                    5 |                         APPEND |                    6 |                    1 |                 <NULL> |
|                    6 |                        COMPACT |                    6 |                    0 |                      1 |

每次写入都变成两个快照：一个 APPEND（新写的 L0 文件），一个 COMPACT，changelog 只挂在 COMPACT 快照上（3、4、1 条）。对照 cl_none：三次写入只有 3 个 APPEND 快照，changelog_record_count 都是 NULL，三个文件都还在 L0——3 个 sorted run 没到 UniversalCompaction 的触发条件（第 3 讲，默认 5 个），根本不合并。

cl_lookup 为什么每次都合并？开启 lookup 后，合并策略换成了 ForceUpLevel0Compaction（MergeTreeCompactManagerFactory.java 第 220~236 行）：先按 Universal 的规则挑，挑不出来就 forcePickL0，把 L0 强制合并上去（ForceUpLevel0Compaction.pick，第 50~77 行）。jdb 在三次写入时各命中一次 forcePickL0，当时的 sorted run 数分别是 1、2、3。

三次合并之后的文件（cl_lookup$files）：

步骤	文件	说明
① 后	L5 · 3 行	只有一个 run，直接推到最高层
② 后	L4 · 2 行、L5 · 3 行	只合并了 L0 这一个文件；输出层 = 下一个更老的 run（L5）减 1（第 3 讲）
③ 后	L3 · 1 行、L4 · 2 行、L5 · 3 行	L3 里是 key 3 的删除记录：没到最高层，不能丢

注意第 ② 步：这次合并的输入只有新写的 L0 文件，L5 并不参与。那 key 1 的旧值 a 只能到 L5 里去查——这就是 “lookup” 的意思。

流作业里还有一个开关 lookup-wait（默认 true，CoreOptions 第 2284~2289 行）：Flink sink 把“需要 lookup 且 lookup-wait”作为每次 prepareCommit 的 waitCompaction（StoreSinkWrite.java:146、CoreOptions.prepareCommitWaitCompaction 第 4616~4622 行），checkpoint 会等这次合并做完，数据文件和 changelog 文件进同一次提交。本讲的实验是批作业，批作业结束时本来就会等合并（PrepareCommitOperator.java:101-103），所以实验本身证明不了 lookup-wait 的作用，这一段是读源码得出的。

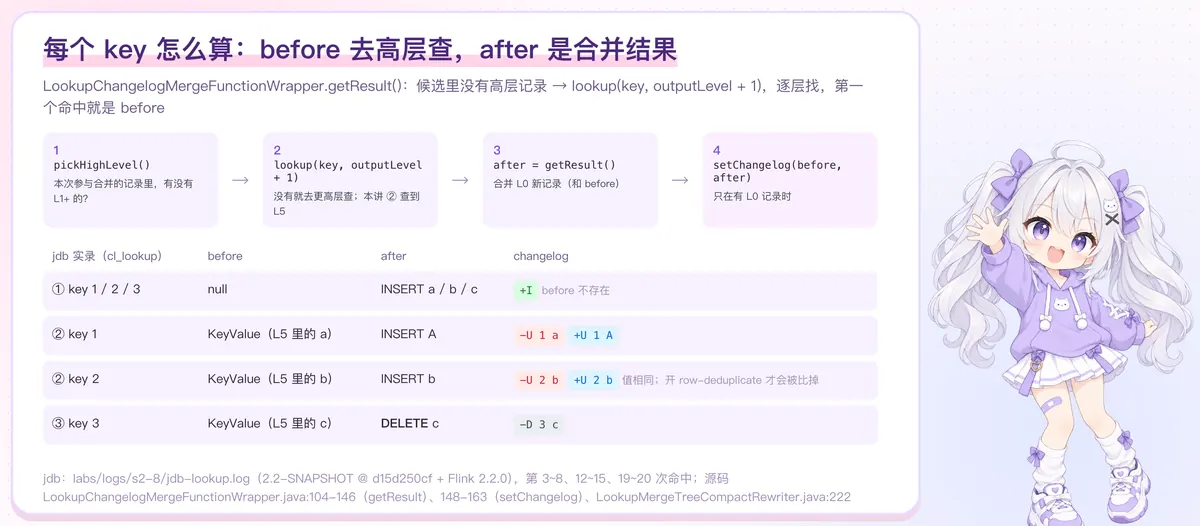

二、每个 key 怎么算：before 去高层查，after 是合并结果

旧值去高层查，新值由合并结果得到。AI 生成配图

合并时同一个 key 的记录交给 LookupChangelogMergeFunctionWrapper，核心是 getResult()（第 104~146 行），节选：

// 1. 本次参与合并的记录里，挑出 level > 0 中最新的一条
KeyValue highLevel = mergeFunction.pickHighLevel();
boolean containLevel0 = mergeFunction.containLevel0();
// 2. 没有，就去更高层查
if (highLevel == null) {
    T lookupResult = lookup.apply(mergeFunction.key());   // = lookupLevels.lookup(key, outputLevel + 1)
    ...
}
// 3. 合并出新值
KeyValue result = mergeFunction.getResult();
// 4. 有 L0 记录参与时才产 changelog
if (containLevel0 && lookupStrategy.produceChangelog) {
    setChangelog(highLevel, result);
}

lookup 从 outputLevel + 1 开始（LookupMergeTreeCompactRewriter.java:222），逐层往下找，第一个命中就返回（LookupUtils.lookup，第 35~57 行）。为什么不用看更老的层？因为离开 L0 的数据都已经和当时查到的旧值合并过，L1 及以上每个 key 的记录都是完整的最新状态，最上面那条就是 before。

setChangelog(before, after)（第 148~163 行）的规则：

before	after	changelog
没有 / 是删除	新增	+I
有	删除	-D
有	新增，值不同	-U + +U
有	新增，值相同	默认仍是 -U + +U；开 row-deduplicate 后不输出

jdb 在 getResult 的第 137 行（after 算出来之前）和 setChangelog 入口各下一个断点，cl_lookup 三步的打印（节选自 jdb-lookup.log，KeyValue@… 是对象地址，表示 before 存在）：

#3   getResult   key = 1   highLevel = null              containLevel0 = true
#4   setChangelog          before = null                 after = INSERT "a"      → +I
#11  LookupLevels.createLookupFile   data-ec659df9…  level = 5
#12  getResult   key = 1   highLevel = KeyValue@52b55058 containLevel0 = true
#13  setChangelog          before = KeyValue@52b55058    after = INSERT "A"      → -U / +U
#14  getResult   key = 2   highLevel = KeyValue@4ee3f48c containLevel0 = true
#15  setChangelog          before = KeyValue@4ee3f48c    after = INSERT "b"      → -U / +U
#19  getResult   key = 3   highLevel = KeyValue@654ca2a1 containLevel0 = true
#20  setChangelog          before = KeyValue@654ca2a1    after = DELETE "c"      → -D

（为便于阅读，整理成每行一次命中，省略线程名；→ 后面是按上表规则对应的 changelog，和 $audit_log 读出的结果一致。）

第 ② 步的第 11 次命中很说明问题：在拿到 key 1 的 before 之前，先为 L5 的数据文件在本地建了一个 lookup 文件（LookupLevels.java:206）。lookup 不是每次去扫 Parquet，而是把高层数据文件转换成本地的 KV 文件（createLookupFile，第 308 行起）再点查，并缓存起来；第 ③ 步（第 18 次命中）又为同一个 L5 文件建了一次——这个实验里每条 INSERT/DELETE 都是一个独立的批作业，缓存跟着作业走。流作业里同一个写入算子会复用它（读源码得出，未单独实验）。

反直觉的一点：key 2 第 ② 步写入的 b 和原来的 b 一模一样，也发了一对 -U b +U b。只有 changelog-producer.row-deduplicate = true（默认 false，CoreOptions 第 1132~1136 行）时，才会创建 valueEqualiser 比较前后值（KeyValueFileStore.java:85-89）。cl_dedup 第 ② 步读出来只剩两条：

Flink SQL> SELECT * FROM `cl_dedup$audit_log` /*+ OPTIONS('incremental-between' = '2,4', 'incremental-between-scan-mode' = 'changelog') */;
|                             -U |           1 |                              a |
|                             +U |           1 |                              A |
2 rows in set

上游经常重复写同样的数据（比如 CDC 全量 + 增量重放）时，这个开关能省下大量无意义的变更。

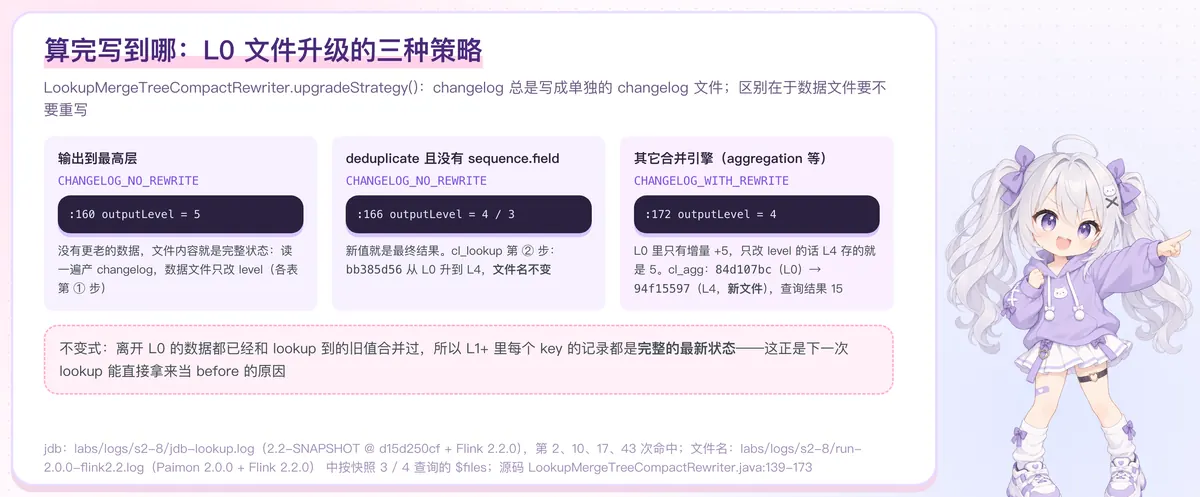

三、算完写到哪：changelog 文件 + 三种升级策略

changelog 总是写成单独的 changelog-* 文件（ChangelogMergeTreeRewriter.rewriteOrProduceChangelog，第 125~210 行），cl_lookup 的 bucket 目录下三步后有 3 个 changelog 文件。不同的是数据文件要不要重写。L0 文件“升级”（只有它自己、不和别的文件重叠）时，LookupMergeTreeCompactRewriter.upgradeStrategy()（第 139~173 行）有三种结果，jdb 全部命中过：

情况	策略	jdb	实验证据
输出到最高层	CHANGELOG_NO_REWRITE（第 160 行）	各表第 ① 步，outputLevel = 5	没有更老的数据，文件内容就是完整状态
去重引擎、没有 sequence.field	CHANGELOG_NO_REWRITE（第 166 行）	cl_lookup ② ③，outputLevel = 4、3	第 ② 步的 L0 文件 bb385d56 升到 L4，文件名不变
其它引擎（aggregation 等）	CHANGELOG_WITH_REWRITE（第 172 行）	cl_agg ②，outputLevel = 4	L0 文件 84d107bc → L4 文件 94f15597，换了新文件

“NO_REWRITE” 的意思是：读一遍这个文件算出 changelog，但数据文件不重写，只把它的 level 改掉。去重引擎可以这样做，因为新值就是最终结果；聚合引擎不行——cl_agg 第 ② 步的 L0 里只有增量 (1, 5)，如果原样升到 L4，L4 存的就是 5，破坏了“L1+ 是完整状态”的不变式。所以它必须把合并后的 (1, 15) 写成新文件，查询结果是 15，changelog 是 -U 1 10 +U 1 15。

（文件名来自 run-2.0.0-flink2.2.log 中按快照 3、快照 4 查询的 $files；jdb 那次运行的文件名不同，见 jdb-lookup.log 第 2、10、17、43 次命中。）

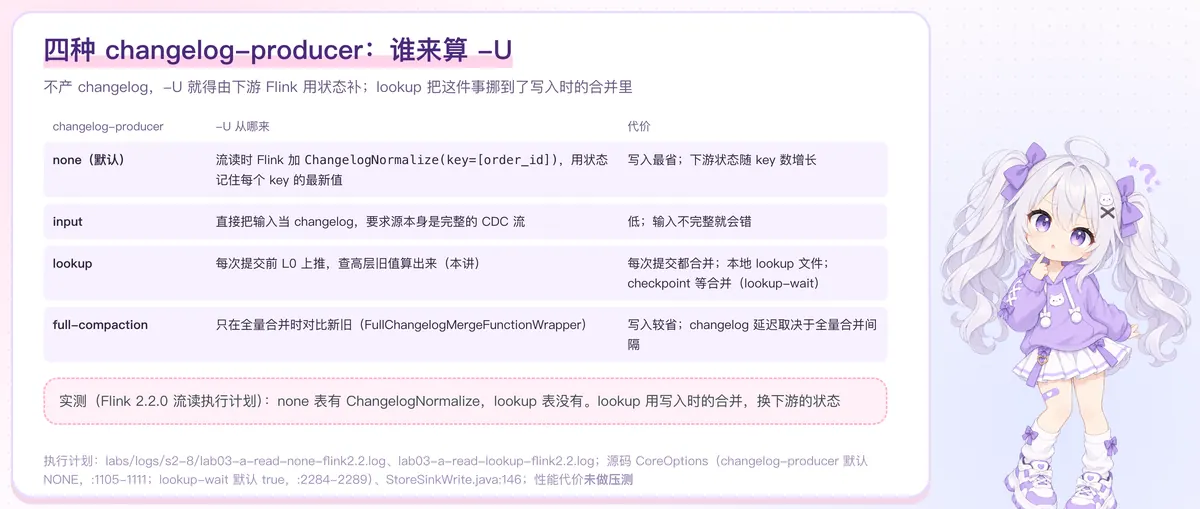

四、和 none / input / full-compaction 怎么选

changelog-producer	-U 从哪来	代价
none（默认，CoreOptions 第 1105~1111 行）	流读时 Flink 加 ChangelogNormalize，用状态记住每个 key 的最新值	写入最省；下游状态随 key 数增长
input	直接把输入当 changelog，要求源本身是完整的 CDC 流	低；输入不完整就会错
lookup	本讲	每次提交都合并；本地 lookup 文件；checkpoint 等合并
full-compaction	只在全量合并时对比新旧（FullChangelogMergeFunctionWrapper）	写入较省；changelog 延迟取决于全量合并间隔

在 Flink 2.2.0 上流读同样的数据（实验 3，run-all 日志），两种表的执行计划差一个算子：

none 表：  ChangelogNormalize(key=[order_id])
           +- Exchange(distribution=[hash[order_id]])
              +- TableSourceScan(table=[[paimon, default, orders_none]], …)
lookup 表：没有 ChangelogNormalize，直接 TableSourceScan(table=[[paimon, default, orders_lookup]], …)

（节选自 lab03-a-read-none-flink2.2.log / lab03-a-read-lookup-flink2.2.log。）这就是 lookup 的取舍：用写入时的合并和 lookup，换掉下游每个流作业里的 ChangelogNormalize 状态。读的作业越多、key 越多，越划算。还没做性能压测，具体代价要在自己的数据量上测。

小结

1. 时机：L0 上推的那一刻。lookup 模式下合并策略是 ForceUpLevel0Compaction，每次提交前都把 L0 推上去，流作业的 checkpoint 会等它（lookup-wait）。
2. 算法：before = 高层 lookup 到的旧值（不变式保证它是完整状态），after = 合并结果，按表格出 +I / -U+U / -D。
3. 输出：changelog 写成单独文件、挂在 COMPACT 快照上；去重引擎升级只改 level，其它引擎要重写。
4. 值没变也发 -U/+U，需要时开 row-deduplicate。

下一讲：Flink 写入的两阶段提交——这些 changelog 文件和数据文件，是怎么借 checkpoint 做到 exactly-once 地提交进同一个快照的？（回扣第一季第八讲下篇 Sink V2。）

自测题：cl_lookup 如果第 ④ 步再写一次 (1, 'A')，会读到什么 changelog？这次 lookup 会在哪一层命中？（答案：before 是 L4 里的 (1, A)——lookup 从 outputLevel + 1 开始逐层找，L4 在 L5 之前；值相同，默认仍发 -U 1 A +U 1 A。具体输出层取决于当时的 sorted run，未单独运行，可用同一断点清单验证。）

---
